Automatiksicherungen verstehen: So funktionieren sie im Sicherungskasten
Automatiksicherungen verstehen: So funktionieren sie im Sicherungskasten
Automatiksicherungen gehören zu den wichtigsten Sicherheitseinrichtungen in der elektrischen Installation eines Hauses. Sie schützen Menschen und Anlagen vor Überlastung und Kurzschluss – und sorgen dafür, dass der Strom abgeschaltet wird, bevor ein Schaden entsteht. Doch wie funktionieren sie eigentlich, und was sollte man wissen, um den eigenen Sicherungskasten besser zu verstehen? Hier erfahren Sie, wie Automatiksicherungen arbeiten und warum sie in modernen Haushalten unverzichtbar sind.
Was ist eine Automatiksicherung?
Eine Automatiksicherung – auch Leitungsschutzschalter oder LS-Schalter genannt – ist eine wiederverwendbare Sicherung, die den Stromkreis automatisch unterbricht, wenn ein Fehler auftritt. Im Gegensatz zu alten Schmelzsicherungen, die nach dem Auslösen ersetzt werden mussten, kann eine Automatiksicherung einfach wieder eingeschaltet werden, sobald die Ursache behoben ist.

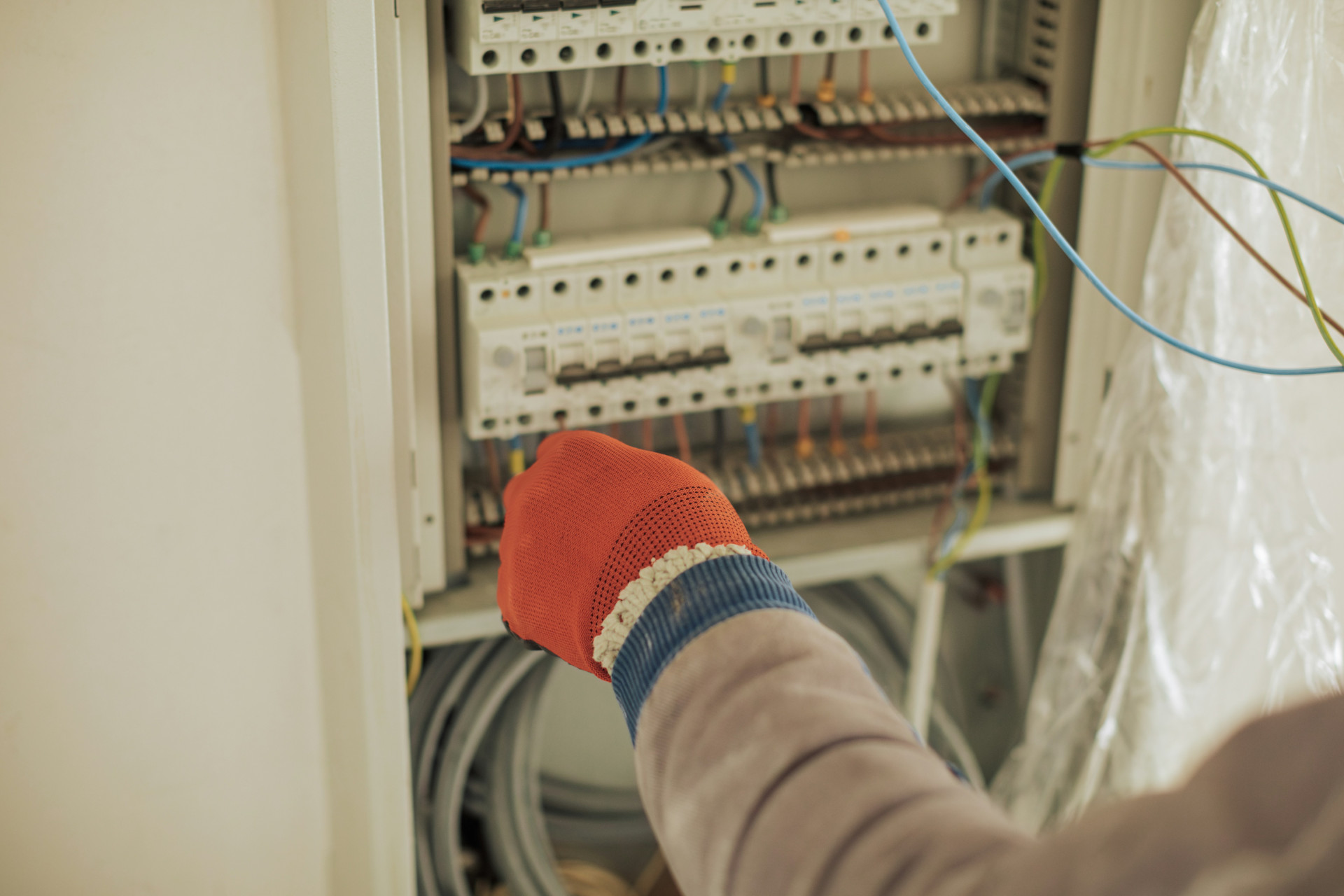

Im Sicherungskasten schützt jede Automatiksicherung einen bestimmten Stromkreis – zum Beispiel die Steckdosen im Wohnzimmer, die Beleuchtung in der Küche oder die Waschmaschine im Hauswirtschaftsraum. So kann ein Fehler in einem Bereich abgeschaltet werden, ohne dass das ganze Haus betroffen ist.
So funktioniert sie
Eine Automatiksicherung reagiert auf zwei Arten von Fehlern: Überlastung und Kurzschluss.
-
Überlastung entsteht, wenn zu viele Geräte gleichzeitig an einem Stromkreis betrieben werden und dadurch mehr Strom fließt, als die Leitungen vertragen. Im Inneren der Sicherung befindet sich ein Bimetallstreifen, der sich bei Erwärmung durch den Stromfluss verbiegt. Wird eine bestimmte Temperatur erreicht, löst der Mechanismus aus und trennt den Stromkreis.
-
Kurzschluss tritt auf, wenn der Strom direkt von der Phase zum Neutralleiter fließt – etwa durch einen Defekt in einem Gerät oder eine beschädigte Leitung. In diesem Fall reagiert die Sicherung sofort: Eine elektromagnetische Spule löst den Schalter in Bruchteilen einer Sekunde aus.
Nachdem die Ursache behoben wurde, kann die Sicherung durch Hochklappen des Schalters wieder eingeschaltet werden. Wenn sie sofort wieder auslöst, liegt weiterhin ein Fehler vor, der von einer Elektrofachkraft überprüft werden sollte.
Typen und Kennzeichnungen
Automatiksicherungen gibt es in verschiedenen Charakteristiken, die angeben, wie schnell sie auf Überstrom reagieren. In Wohngebäuden sind vor allem folgende Typen üblich:
- Typ B – reagiert schnell und wird meist für Steckdosen- und Lichtstromkreise verwendet.
- Typ C – erlaubt kurzzeitig höhere Einschaltströme, etwa bei Motoren oder Pumpen.
- Typ D – wird vor allem in der Industrie eingesetzt, wo sehr hohe Einschaltströme vorkommen.
Auf der Vorderseite der Sicherung ist außerdem der Nennstrom angegeben – zum Beispiel 10A, 13A oder 16A. Dieser Wert zeigt, wie stark der Stromkreis belastet werden darf, bevor die Sicherung auslöst.
Zusammenspiel mit dem Fehlerstromschutzschalter
In modernen Installationen arbeiten Automatiksicherungen häufig mit einem Fehlerstromschutzschalter (FI-Schalter oder RCD) zusammen. Während die Automatiksicherung vor Überstrom und Kurzschluss schützt, erkennt der FI-Schalter gefährliche Fehlerströme, die beispielsweise durch einen Isolationsfehler oder den Kontakt einer Person mit spannungsführenden Teilen entstehen können. Wird ein solcher Fehlerstrom festgestellt, schaltet der FI-Schalter den betroffenen Stromkreis sofort ab.
Gemeinsam sorgen beide Komponenten für ein hohes Maß an Sicherheit – sowohl für Menschen als auch für elektrische Anlagen.
Wartung und sicherer Umgang
Automatiksicherungen sind weitgehend wartungsfrei, dennoch lohnt es sich, den Sicherungskasten regelmäßig zu überprüfen. Empfehlenswert ist es, folgende Punkte zu beachten:
- FI-Schalter testen: Betätigen Sie mehrmals im Jahr die Testtaste, um die Funktion zu prüfen.
- Beschriftung kontrollieren: Achten Sie darauf, dass jede Sicherung klar einem Stromkreis zugeordnet ist.
- Überlastung vermeiden: Verteilen Sie größere Verbraucher auf verschiedene Steckdosenkreise.
- Fachmann hinzuziehen: Wenn eine Sicherung häufig auslöst oder Sie ungewöhnliche Wärme, Geruch oder Verfärbungen bemerken, sollte ein Elektriker die Anlage prüfen.
Arbeiten im Sicherungskasten dürfen nur von ausgebildeten Elektrofachkräften durchgeführt werden. Unsachgemäße Eingriffe können zu Stromschlägen oder Bränden führen.
Læs også:
Eine kleine Komponente mit großer Wirkung
Die Automatiksicherung ist vielleicht unscheinbar, aber sie spielt eine entscheidende Rolle für die elektrische Sicherheit im Haushalt. Sie sorgt dafür, dass der Strom rechtzeitig abgeschaltet wird, bevor ein Fehler gefährlich werden kann – und ermöglicht es, die Versorgung schnell wiederherzustellen, sobald das Problem behoben ist.
Wer versteht, wie Automatiksicherungen funktionieren, gewinnt nicht nur Einblick in den eigenen Sicherungskasten, sondern auch ein gutes Stück mehr Sicherheit im Alltag. Eine kleine technische Komponente – mit großer Bedeutung für den Schutz von Mensch und Haus.
