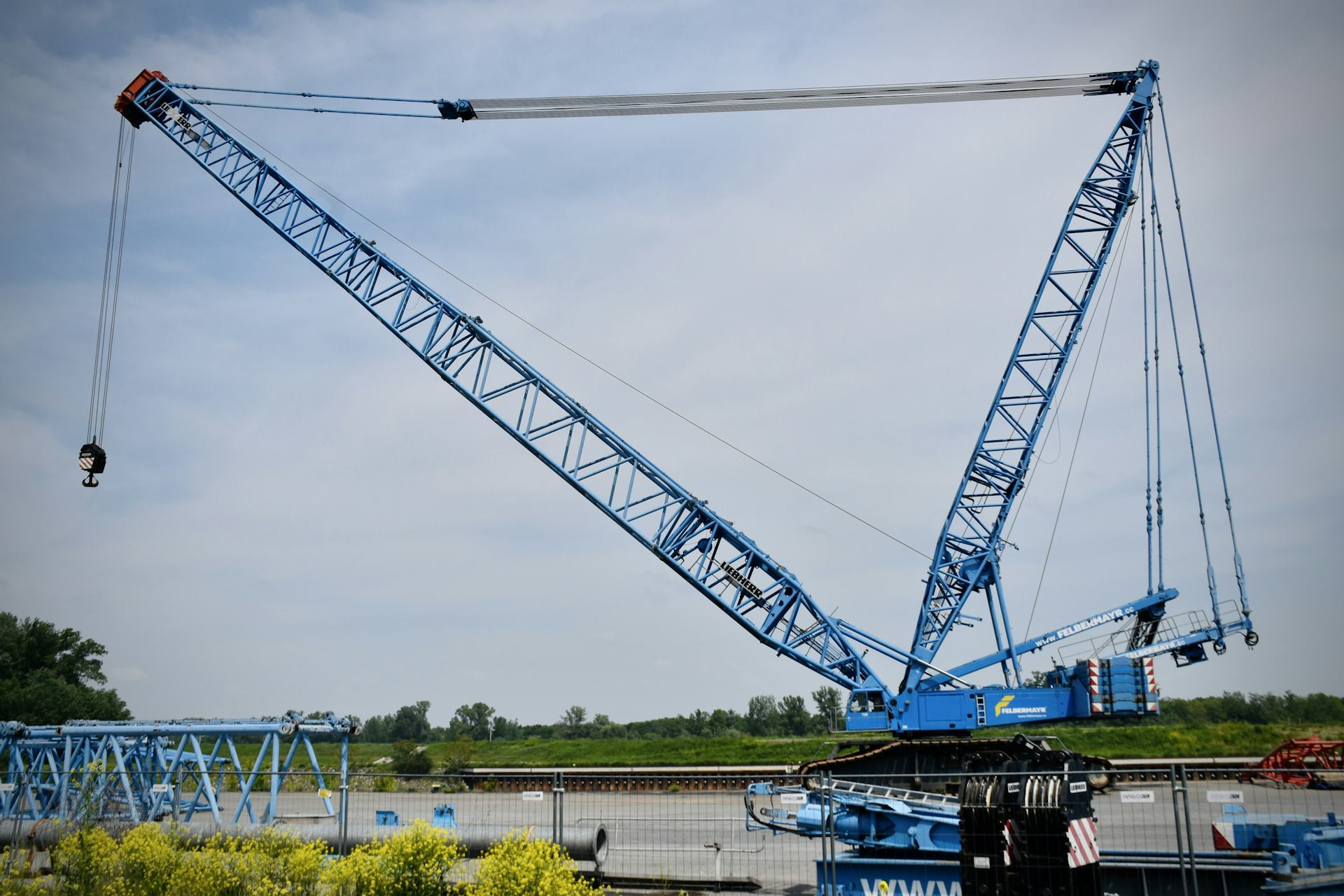

Wenn ein Kran schwere Lasten hebt, ist es nicht nur der Ausleger und das Seil, die die Arbeit verrichten. Hinter der beeindruckenden Bewegung steckt ein fein abgestimmtes Zusammenspiel von Kräften, bei dem das Gegengewicht eine zentrale Rolle spielt. Ohne dieses würde der Kran schlicht umkippen. Doch wie funktioniert das Gegengewichtssystem genau, und warum ist es so entscheidend für die Stabilität? Hier erfahren Sie, wie Krane selbst unter extremen Belastungen das Gleichgewicht halten.

Schwerpunkt und Moment – die Grundlagen der Stabilität

Um das Gegengewicht zu verstehen, muss man zunächst die Begriffe Schwerpunkt und Moment kennen. Wenn ein Kran eine Last hebt, erzeugt deren Gewicht ein Drehmoment um die Basis des Krans. Je weiter die Last vom Zentrum entfernt ist, desto größer wird dieses Moment – und desto höher ist die Gefahr, dass der Kran kippt.

Das Gegengewicht wirkt als Gegenkraft, die ein entgegengesetztes Moment erzeugt. Es wird auf der dem Ausleger gegenüberliegenden Seite angebracht, um die Kräfte auszugleichen. Ziel ist es, den Gesamtschwerpunkt des Krans innerhalb der Stützfläche des Unterwagens zu halten. Verlässt der Schwerpunkt diese Fläche, verliert der Kran seine Stabilität.

Verschiedene Arten von Gegengewichtssystemen

Es gibt zahlreiche Krantypen, und jeder nutzt ein speziell angepasstes Gegengewichtssystem.

• Turmdrehkrane besitzen massive Beton- oder Stahlgewichte am hinteren Ende des Auslegers. Diese können viele Tonnen wiegen und werden je nach maximaler Traglast angepasst.
• Mobilkrane verwenden häufig abnehmbare Gegengewichte, die für den Transport demontiert und auf der Baustelle wieder montiert werden. Das erhöht die Flexibilität und erleichtert den Aufbau.
• Brücken- und Portalkrane verfügen meist über fest integrierte Gegengewichtssysteme, da sie auf Schienen laufen und eine stabile Basis haben.

Unabhängig vom Typ gilt das gleiche Prinzip: Das Gegengewicht muss die durch die Last entstehende Kraft ausbalancieren, ohne die konstruktiven Grenzen des Krans zu überschreiten.

Læs også:

Der Baggerfahrer im digitalen Zeitalter: Technologie in der Ausbildung

Maschinen

Digitale Steuerungssysteme, Simulationstraining und Datenanalyse verändern die Ausbildung und den Arbeitsalltag von Baggerfahrern grundlegend. Der Artikel zeigt, wie traditionelle Handwerkskunst mit Hightech verschmilzt und welche Kompetenzen in der Baubranche von morgen gefragt sind.

Sicherheitsinspektion auf der Baustelle – eine Routine, die Leben rettet

Maschinen

Auf Baustellen kann ein kleiner Fehler große Folgen haben. Sicherheitsinspektionen helfen, Risiken frühzeitig zu erkennen, Unfälle zu vermeiden und eine Kultur der Verantwortung zu fördern. Erfahren Sie, warum diese Routine für jedes Bauprojekt unverzichtbar ist.

Das Gegengewichtssystem des Krans erklärt – so wird Stabilität beim Heben erreicht

Maschinen

Beim Heben schwerer Lasten kommt es auf perfekte Balance an. Das Gegengewichtssystem eines Krans sorgt dafür, dass Stabilität und Sicherheit jederzeit gewährleistet sind. Erfahren Sie, wie physikalische Prinzipien und moderne Technik zusammenwirken, um tonnenschwere Bewegungen kontrollierbar zu machen.

Verletzungen vermeiden: So arbeiten Sie ergonomisch richtig mit handgeführten Verdichtungsmaschinen

Maschinen

Handgeführte Verdichtungsmaschinen sind auf Baustellen unverzichtbar – doch falsche Haltung und starke Vibrationen können schnell zu Schmerzen und Verletzungen führen. Erfahren Sie, wie Sie mit ergonomischem Arbeiten Ihre Gesundheit schützen und gleichzeitig effizienter verdichten.

Berechnung und Einstellung des Gegengewichts

Die Bestimmung des richtigen Gegengewichts ist eine präzise Ingenieursaufgabe. Dabei werden mehrere Faktoren berücksichtigt:

• Gewicht und Position der Last
• Länge und Neigung des Auslegers
• Windlasten und Tragfähigkeit des Untergrunds

Ein Beispiel: Hebt ein Turmdrehkran eine Last von 5 Tonnen in 30 Metern Entfernung, kann ein Gegengewicht von über 20 Tonnen erforderlich sein, um die Balance zu halten. Moderne Krane sind oft mit Sensoren und computergesteuerten Überwachungssystemen ausgestattet, die Belastungen in Echtzeit messen und warnen, wenn die Stabilität gefährdet ist.

Sicherheit und Wartung

Ein korrekt dimensioniertes Gegengewichtssystem ist nicht nur eine Frage der Effizienz, sondern vor allem der Sicherheit. Falsch montierte oder beschädigte Gegengewichte können zu schweren Unfällen führen. Daher werden sie regelmäßig auf Risse, Korrosion und Befestigungsschäden überprüft.

Kranführerinnen und Kranführer müssen stets die Vorgaben des Herstellers zu maximaler Last und Ausladung beachten. Schon kleine Abweichungen können das Gleichgewicht erheblich verändern. Auf unebenem Gelände werden zusätzlich Stützplatten und Abstützungen verwendet, um den Druck gleichmäßig zu verteilen und ein stabiles Fundament zu schaffen.

Zukunft der Gegengewichtssysteme

Auch in diesem Bereich schreitet die Technik voran. Neue Materialien wie hochfester Stahl oder Verbundwerkstoffe ermöglichen leichtere, aber ebenso stabile Konstruktionen. Zudem arbeiten Hersteller an aktiven Gegengewichtssystemen, bei denen die Gewichtsverteilung elektronisch und automatisch an die Bewegung des Krans angepasst wird. Das erhöht Präzision und Sicherheit bei komplexen Hebevorgängen.

Das Gleichgewicht zwischen Kraft und Kontrolle

Das Gegengewichtssystem eines Krans ist ein eindrucksvolles Beispiel dafür, wie physikalische Prinzipien in der Praxis genutzt werden. Es geht nicht nur um rohe Kraft, sondern um die präzise Kontrolle von Kräften. Wenn das Gegengewicht richtig berechnet und positioniert ist, kann der Kran enorme Lasten mit millimetergenauer Präzision bewegen – ohne seine Standfestigkeit zu verlieren.

Das nächste Mal, wenn Sie einen Kran auf einer deutschen Baustelle sehen, denken Sie daran: Seine Stabilität beruht nicht nur auf Stahl und Hydraulik, sondern auf einer sorgfältig abgestimmten Balance zwischen Gewicht, Abstand und Schwerkraft.
